Rumpfschalen infiltriert

Firmenkooperation mit WingsAndMore

14. Juli 2017 , , ,

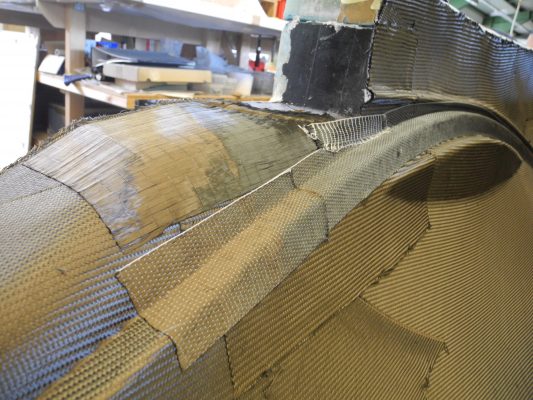

Die letzten zwei Wochen waren arbeitsreich: Drei Akaflieger packten die vorbereiteten Rumpfformen der AK-X ein, um damit nach Rosswälden zur Firma WingsAndMore zu fahren. Warum? Wir hatten uns entschieden die Außenhaut des Rumpfes, welche einen Großteil der Lasten des Rumpfes trägt, im Vakuum-Infusionsverfahren herzustellen. Im Unterschied zum Handlaminieren, welches seit mehreren Jahrzehnten im Kleinflugzeugbau angewandt wird, werden die Fasergewebe nicht mit Epoxidharz getränkt sondern „trocken“ in die Form gelegt. Das hat mehrere Vorteile gegenüber dem Handlaminieren: Es besteht kein Zeitdruck durch aushärtendes Harz während des Einlegens der Fasern. Dadurch kann ein ordentlicheres Laminat erreicht werden. Außerdem ist es vollkommend ausreichend allein bzw. zu zweit an einem ganzen Rumpf zu arbeiten. Das schafft eine ruhigere Arbeitsathmosphäre als die Hektik von 10 oder mehr Leuten. Ein weitere Vorteil ist, dass das Einsaugen des Harzes in die trockenen Gewebelagen deutlich geringere Harzmengen in der Struktur hinterlassen, was ein Gewichtsvorteil gegenüber dem Handlaminieren darstellt. Am Ende wird außerdem eine deutlich höhere Bauteilqualität erreicht, mit deutlich weniger Poren, als das im Handlaminieren möglich ist.

Warum werden dann nicht alle Segel- und Kleinflugzeuge nach diesem Verfahren gebaut? Zum einen lohnt es sich schlicht nicht für die Serienfertigung, da die Taktzeiten deutlich geringer sind, und das Risiko deutlich höher. Hier kommt die Firma WingsAndMore ins Spiel: Beim Einsaugen des Harzes kann einiges schief gehen, wenn man ungeübt ist. Das Verfahren erlaubt nahezu keine Fehler und kann bei falscher Durchführung völlig unbrauchbare Bauteile liefern, wenn das Harz einfach nicht überall da hinfließt, wo es hinsoll. Da wir in der Akaflieg kaum eigene Erfahrungen mit diesem Verfahren hatten, benötigten wir also einige wachsame Augen, die uns die nötigen Tipps gaben und den Prozess überwachen konnten, damit nicht alle Arbeit umsonst war. Natürlich konnten auch sie nicht garantieren, dass unsere Arbeit zum Erfolg führt, aber mit ihren Worten: „Man muss dem Glück eben wenigstens eine gute Chance geben“. Diese Chance war bei einer Firma, die fast täglich dieses Verfahren im Prototypenbau einsetzt, recht hoch.

Am Ende zeigte sich, dass unser optimistischer Ansatz, dieses Verfahren „mal eben“ in unsere Prototypfertigung zu integrieren, sich ausgezahlt hat: Das Harz fand wie selbstverständlich seinen Weg bis in die hinterste Ecke der Form. Wichtigster Vorteil für uns war das stressfreie Einlegen über mehrere Tage. Die dadurch erreichte exakte Einhaltung des Belegeplans und der damit einhergehenden Schichtdicken sind bei den angepeilten Toleranzen der AK-X hilfreich für die spätere Montage des Flugzeugs. Dass „nebenbei“ noch mehrere Kilogramm Harz gespart wurden, eröffnet weiteren Spielraum in der übrigen Konstruktion, um innerhalb der Massengrenzen zu bleiben.

Unser großer Dank gilt der Firma WingsAndMore und ihrem Inhaber Tobias Schmidt, die uns zwei Wochen in ihrer Werkstatt willkommen geheißen haben, immer mit Rat und Tat zur Seite standen, wenn wir nicht weiterkamen und mit ihrer Erfahrung und ihren Ideen letztlich das Gelingen ermöglicht haben. Da haben wir in den zwei Wochen doch glatt mehr gelernt, als das in derselben Zeit in der Uni möglich gewesen wäre 😉
