Rumpfschalen fertiggestellt, Einbauteilfertigung

27. August 2017 , ,

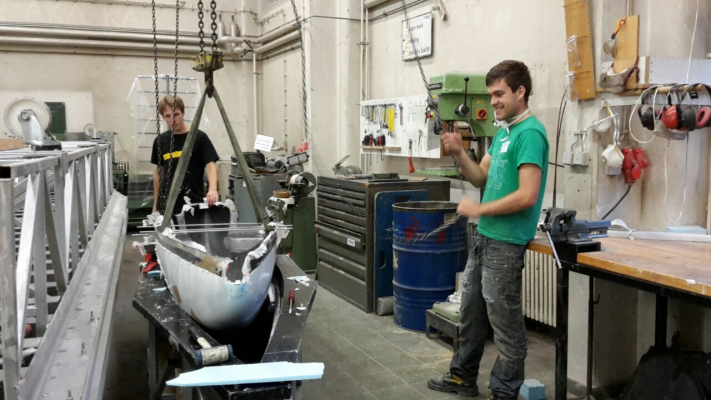

Nachdem die Rumpfschalen wieder zurück in unserer Werkstatt waren, haben wir uns direkt daran gemacht, auch noch die übrigen Arbeiten daran zu erledigen: Im Heck sind die Schichtstärken so gering, dass eine CFK-Schaum-Sandwichstruktur nötig ist. Es galt also den Schaum einzupassen, einzukleben, besondere Stellen herauszuarbeiten und schließlich die innere Kohlefaserlage aufzulaminieren. Die Übung aus diversen Modellen, dem Bruchflügel- sowie dem Flügelbau machte sich da bezahlt, sodass es jetzt ein Leichtes war, diese Schritte durchzuführen. Und so kam der schöne Moment, bei dem die Oberseite des Rumpfes aus ihrer Form gelöst werden konnte, um in Zukunft die Maßhaltigkeit der Einbauteile in der unteren Hälfte überprüfen zu können.

Apropos Einbauteile: Auch hier haben wir mit der Fertigung begonnen. Zunächst fertigen wir von jedem Teil einen Dummy aus Glasfasern, bei dem wir dann die nötigen Aussparungen heraussägen, um sämtliche Funktionen des Bauteils zu ermöglichen. Zurückgelegt in seine Form ist so ein Dummy dann eine perfekte Schablone, um die Form so zu ergänzen, dass das echte Teil dann ohne Aussparung in den Rumpf passt und seinen Zweck erfüllt.
