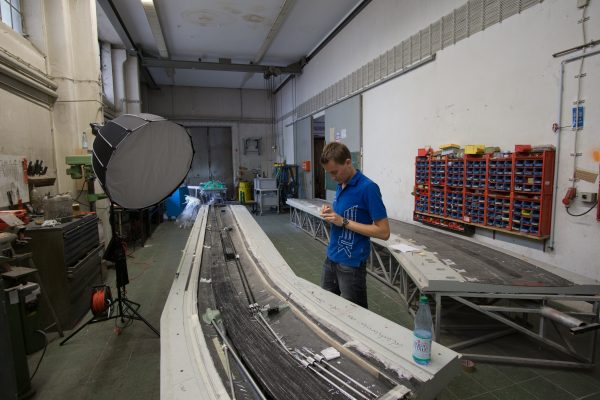

Montage der Flügelsteuerung

Sommerloch? Von wegen!

16. August 2018 , ,

Auch wenn die Hitze den ein oder anderen Arbeitsschritt bei uns ausgebremst hat… Ganz am Bauen hindern konnte sie uns nicht. Nachdem wir im Frühjahr gezeigt haben, wie aus Teilen im CAD Teile in der Realität werden, sind wir nun einen großen Schritt weiter: Diese Teile passen doch tatsächlich in unser Flugzeug, wer hätte es gedacht. Natürlich funktioniert nicht alles 100% so, wie wir uns das gedacht haben. So mussten wir einige Wasserschotts im Tank, die die Steuerung vor dem Wasserballast schützen, umkonstruieren. Doch wir sind selbst ein bisschen überrascht, dass ansonsten nahezu alles so zusammenpasst, wie wir uns das am Rechner überlegt haben.

Um die fünf Signale – Innere Klappe, Mittlere Klappe, Äußere Klappe, Bremsklappe, Seitenruder – mechanisch durch den Flügel zu übertragen, ist etwas Aufwand je Flügel nötig (Die serienmäßige Bremsklappe nicht mitgezählt):

  • 9 Hebel lenken Bewegungen von 15 Alu- und 2 Kohlefaser-Stangen um
  • 68 Kugel- und Gelenklager ermöglichen die Bewegungen zwischen Stangen und Hebeln und der Struktur
  • 18 Linearlager halten die Steuerstangen in Position und verhindern deren Ausknicken
  • ca. 600 Schrauben, Muttern, Nieten und Unterlegscheiben verbinden diese Elemente

An dieser Stelle ein herzliches Dankeschön an alle Partner, die uns in unserem Vorhaben unterstützen.
