Digital Zachering

Digital Zachering – Ein überregionales Messprojekt der Akaflieg Karlsruhe

Das Sondermessprojekt „Digital Zachering“ der Akaflieg Karlsruhe hat die Grundidee, den Flugzustand eines Segelflugzeuges möglichst gut mit einfachen Mitteln abzubilden. Die ersten Messflüge konnten Anfang August auf dem Sommertreffen der idaflieg durchgeführt werden.

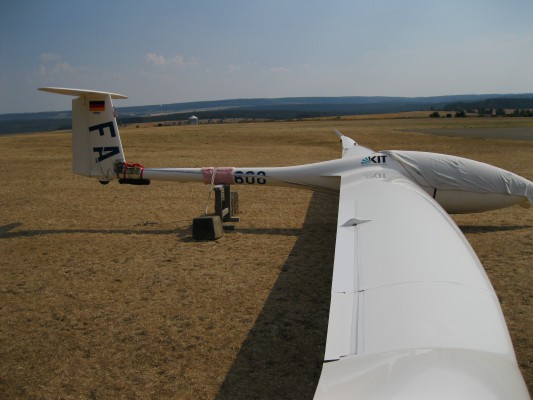

Die AK-8 wartet auf dem Sommertreffen der idaflieg auf ihren ersten Start mit dem Messpod

Das Sommertreffen wird von der idaflieg (Interessengemeinschaft Deutscher Akademischer Fliegergruppen) organisiert. Besondere Unterstützung kommt dabei vom Deutschen Zentrum für Luft-und Raumfahrt (DLR) und dem Luftfahrtbundesamt (LBA).

Beim Sommertreffen kommen Mitglieder aller deutschen Akafliegs für drei Wochen zusammen, um das wissenschaftliche Fliegen zu üben und diverse Sondermessprojekte (SMPs) durchzuführen. Diese Sondermessprojekte können Erprobungsflüge von Prototypen oder aber ganz andere Forschungsprojekte, wie eben das Digital Zachering, sein. Das Großartige ist, dass man sich bei der Veranstaltung mit vielen Experten aus ganz Deutschland austauschen kann. Zudem werden die Kosten für die Messflüge vom DLR übernommen.

Das Zachern ist einer der Hauptschwerpunkte des Sommertreffens. Es dient der systematischen Erfassung der Flugeigenschaften eines Flugzeuges und gleichzeitig der Ausbildung von Piloten im Bereich des wissenschaftlichen Fliegens. Dabei müssen die Piloten diverse Steuereingaben geben und beobachten wie sich das Flugzeug verhält. Die erfassten Daten werden auf Papier festgehalten. Mit dem Digital Zachering wird zusätzlich zu der handschriftlich erfassten Beobachtung eine digitale Aufnahme der Flugbewegung realisiert.

Aufbau der Messbox

Als Herzstück des Messsystems dient ein Pixhawk Autopilot für unbemannte Luftfahrsysteme (UAS). Die Cube- und Ardupilot-Projekte sind dabei für uns besonders interessant, da sie Open-Source sind. Es können also alle Hardware- und Softwarekomponenten nachvollzogen werden und eigene Weiterentwicklungen sind dank guter Dokumentation für viele Studenten realisierbar. Mit dem CubePilot ist es uns möglich, zuverlässig umfangreiche Datensätze zu generieren. Er verfügt sowohl über ein internes Sensorsystem zum Flugzustand und bietet darüber hinaus viele Schnittstellen für externe Messtechnik. Neben des GPS- und lagebasieren Navigationssystems haben wir für Erfassung der Strömung und des Flugzustanden in dieser Kampagne ein einfaches Prandtl-Rohr, sowie einen Temperatur- und Feuchtesensor verwendet.

Eine weitere Herausforderung war das aerodynamische Gehäuse der Box. Diese wurde am Institut für Mikroverfahrenstechnik am KIT aus SLA-Harz gedruckt. An diesem Institut konnten wir auch schon OpenAccess 5-Lochsonden (The Oxford Probe), mittels BinderJetting, additiv fertigen. Eine Oxford-Sonde soll im Winter in das Messsystem integriert werden. Das spannende an diesen Sonden ist, dass sie nicht im Windkanal kalibriert werden müssen (Hall and Povey 2017). Wir wollen diese Sonden erstmals für die Flugdatenerfassung einsetzen.

Auswertung der Daten

Einige Wochen vor Beginn unserer Messkampagne auf dem idaflieg-Sommertreffen haben wir tatkräftige neue Teammitglieder aus der Akaflieg Braunschweig gewonnen. Die Akaflieg Braunschweig arbeitet ebenfalls an Konzepten zur Flugdatenerfassung und -auswertung. Unverhofft kommt oft und so führen wir das Projekt jetzt überregional durch, ganz im Sinne der idaflieg. In Brauschweig wurde ein Online-Tool, speziell für die Auswertung der Messpoddaten entwickelt. Hiermit können Piloten ihre Flugdaten interaktiv mit einer Python-basierten Web-App auswerten. Es geht insbesondere darum einzelne Flugmanöver schnell und einfach in den Daten zu markieren und mit zusätzlichen Metadaten zu versehen. Dabei sind interessante Punkte zum Beispiel die erflogenen Manöver, in welcher Flugzeugkonfiguration gestartet wurde oder besonderheiten des Wettergeschehens. Mit diesen Metadaten wird die Auswertung der Manöver in Nachgang wesentlich vereinfacht, vor allem wenn längere Zeit zwischen dem Flug und der Auswertung liegt. Die Web-App ist auch eine hervorragende Möglichkeit für Piloten, den eigenen Flug und die Erfahrung unter Einbezug von echten Messdaten zu rekapitulieren.

Das Online-Tool zur Flugdatenauswertung

Zulassung und Dokumentation

Schon im letzten Jahr haben wir eine – damals noch kastenförmige – Messbox entwickelt. Die Sensoren, im Speziellen Fünflochsonde, Inertia Navigation System, Druck-, Feuchte – und Temperatursensoren wurden von der Arbeitsgruppe Umweltphysik an der Uni Tübingen bereitgestellt. 2020 konnten einige Unklarheiten bei der Zulassung nicht ausgeräumt werden. Daher haben wir uns entschlossen für das Jahr 2021 einige grundsätzliche Änderungen im Design, wie oben beschrieben, umzusetzen.

Durch diese Erfahrung war bereits im Vorfeld klar, welche Punkte wir bei der Zulassung beachten müssen. Dies ist auch für die Gruppe eine gute Möglichkeit gewesen, um sich an der Zulassung von (Mess-)Anbauten zu versuchen. Insbesondere haben wir ganz am Anfang, gemeinsam mit Werner „Micro“ Scholz von der SFL GmbH, eine Liste von möglichen Szenarien entworfen, die sicherheitsrelevant sind und daher gleich in der frühen Konzeption für die Zulassung berücksichtigt werden müssen. Für uns war besonders die Festigkeit beim Crashfall entscheidend. Hierbei musste nachgewiesen werden, dass der gesamte Verbund auch im Crashfall am Leitwerk haften bleibt und somit auch nicht ins Cockpit einschlägt. Durch die Rechnungen konnten wir nachvollziehen dass der Verband sehr sicher am Leitwerk haftet. Einen anderen, wichtigen Punkt stellte die Lage des Schwerpunktes und der sich daraus verändernde Trimmplan dar. Bei Interesse kann gerne auf das gesamte Know-How der Zulassung zurückgegriffen werden. (Anfragen an: messpod@akaflieg-karlsruhe.de)

Zur Dokumentation gibt es einen Gitlab Repository, auf welchen jede interessierte Person Zugriff bekommen kann. Zudem sind die Gesichtspunkte der Zulassung auf dem idaflieg-Server hinterlegt. Bei weiteren Fragen kann man sich gerne jeder Zeit an die Akademische Fliegergruppe Karlsruhe wenden.

Messpod auf Leitwerk der AK-8

Erste Ergebnisse

Nach vielen Monaten der Vorbereitung ging es auf das Sommertreffen. Hier konnten wir am Donnerstag, dem 12.08.2021, endlich zum ersten Flug mit der Box starten. Es war ein voller Erfolg! In der Auswertung konnten wir erste Plots generieren. So wurden einige Vollkreise bei 100 km/h Fahrtmesseranzeige geflogen. Diese ließen sich auch in der Datenmenge wiederfinden.

Leider konnte die zweite Woche des Sommertreffens, in der die Breitenerprobung des Messsystems geplant war, nicht mit gutem Wetter punkten. Daher konnten leider keine weiteren Messflüge durchgeführt werden. Das ist zwar schade, aber kein Genickbruch, da die AK-8 schon darauf wartet die Messanlage in Rheinstetten auszuführen. Und wir freuen uns auch schon sehr darauf.

Die Daten des Sommertreffens geben uns bereits wichtige Informationen und zeigen auf wo wir das System weiter verbessern können.

In der Zukunft hoffen wir, dass wir den Messpod als Teil eines modularen Systems ohne spezifische Sensoren zulassen können. Dann könnten andere Forschungsgruppen auf uns zukommen und ihre Sensoren und Sonden einbauen lassen. Dies würde den Gruppen dabei helfen, dass sie bei der Erprobung ihrer Sensoren und Sonden nicht auf Drohnenflug zurückgreifen müssten. Außerdem gewinnt die Akaflieg Karlsruhe an Erfahrung.

Das Projektteam ist auf jeden Fall schwer begeistert vom Digital Zachering. Daher könnt ihr euch darauf freuen, bald von weiteren Fortschritten (und vielleicht auch Rückschlägen) zu hören.

Für Anfragen, Rückmeldungen und Anregungen schreibt gerne an: messpod@akaflieg-karlsruhe.de

Referenz:

B. Hall and T. Povey (2017). „The Oxford Probe: an open access five-hole probe for aerodynamic measurements.“ Measurement Science and Technology 28(3).

AK-8

AK-8 Flugerprobung auf dem Idaflieg Sommertreffen

Die AK-8 hat dieses Jahr wieder auf dem Sommertreffen der Idaflieg auf dem Flugplatz Aalen-Elchingen teilgenommen.
Da die AK-8 vor kurzem neue Winglets bekommen hat, konnten mit diesen einige Testflüge durchgeführt werden. Zum Vergleich der unterschiedlichen Winglets wurden Flugversuche im Geradeaus- und im Kurvenflug mit einem alten und einem neuen Winglet gemacht. In weiteren Testflügen konnte die Umströmung der neuen Winglets mit Hilfe von Anstrichbildern dargestellt werden.
Weiter ging es mit der Kunstflugerprobung. Die AK-8 absolvierte unter anderem erfolgreich Loopings und Turns.
Schließlich stand noch die Trudelerprobung mit Wasserballast auf dem Programm. Auch diese verlief erfolgreich, und so sind weitere wichtige Schritte der Flugerprobung vollendet worden.

anstrichbild

AK-8

Fräsarbeiten bei DG-Flugzeugbau

Nachdem wir Ende letzten Jahres vom Beginn des Gestellschweißens berichtet haben, rückt nun das Fräsen der eigentlichen Formen in den Fokus. Dazu haben wir Blöcke aus Ureol[1] verklebt und zur Versteifung mit Stahlträgern versehen. In diese einzelnen Segmente wird nun das Negativ einer jeden Flügelhäfte gefräst. Das ganze Vorgehen ist dabei sehr straff durchorganisiert. Maschinenzeit einer CNC-Fräse ist kostbar, und so kommt es, dass wir auch am Wochenende zu keiner Zeit vorm Anpacken zurückschrecken.

Unser großer Dank gilt dabei der Firma DG-Flugzeugbau. Die Kooperation mit dieser Firma zieht sich schon lange durch die Geschichte der Akaflieg Karlsruhe. So wurden die Winglets der DG-500/20m von der Akaflieg Karlsruhe entwickelt. Später folgte die Kooperation zum Bau der AK-8, deren Rumpf eine modifizierte Variante des DG-600-Rumpfs ist. Ende der 10er Jahren knüpfte das Projekt der DG-1000J, unserem Turbinenprojekt AK-9, an. Nun fräsen wir gemeinsam die Flügelformen der AK-X auf der CNC-Fräse von DG.

Nachdem das Fräsen aller Segmente einer Form abgeschlossen ist, werden diese mit den besagten Stahlgestellen verklebt. So wird sichergestellt, dass die Formen belastbar und beweglich sind und die gewünschte, anspruchsvolle Flügelgeometrie bis zum Fertigstellen der Flügel beibehalten. Doch bis dahin ist es noch ein weiter Weg. Insgesamt werden wir in den nächsten Wochen auf diese Weise vier Flügelformen herstellen: Für linken und rechten Flügel jeweils eine obere und eine untere Form. Später werden noch die kleineren Formen der Winglets folgen. Von all diesen Schritten werden wir Ihnen noch ausführlich berichten.



[1] Ureol ist ein künstlich hergestellter, sehr homogener Formwerkstoff. Er besteht aus winzigen Glaskügelchen verpresst und zusammengehalten von Polyurethanharz. Unser Ureol stammt von der Firma Necumer. Bei der Beschaffung unterstützte uns die Firma Girrbach Modellbau aus Pfinztal mit sehr günstigen Konditionen.

AK-8

Neues aus der Flugerprobung

Am vergangenen Sonntag wurden mit der AK­8 Flüge in hinteren Schwerpunktlagen durchgeführt, um das Verhalten bei der Landung mit diesen Schwerpunktlagen zu erproben. Dies war notwendig, da der Schwerpunktbereich nach hinten verlegt werden soll. Bevor jedoch das Gewicht fest eingebaut wird, musste erprobt werden, ob dies überhaupt sinnvoll ist. Vor den Flügen wurde im Hecktank Wasser eingefüllt. Bei jedem Flug wurde die Menge um einen Liter erhöht. Maximal konnte mit 7 Litern Wasser geflogen werden. Die hinterste erreichte Schwerpunktlage lag damit bei 525 mm hinter der Bezugsebene. Auch mit dieser Schwerpunktlage und dem hohen Gewicht im Flugzeugschwanz ergaben sich keine Probleme bei dem Flug und insbesondere der Landung. Deshalb wird in den nächsten Wochen Gewicht fest eingebaut werden. Erste Abschätzungen haben ergeben, dass es möglich ist ungefähr 6 kg unterzubringen.
