Die Mischerplatte

oder: das Herzstück der AK-X Steuerung

So wie quasi alle Bereiche des (öffentlichen) Lebens steht leider auch bei uns die Werkstattarbeit aufgrund des Coronavirus gezwungenermaßen quasi still. Zeit genug, um wichtige organisatorische oder zulassungstechnische Themen aufzuarbeiten, die leider sonst oft ein bisschen auf der Strecke liegen bleiben. Und ebenfalls Zeit genug, um wieder ausführlicher über unsere Arbeit zu Berichten. Aufgrund eines Leserwunsches [Anm. d. Red.: Falls auch du – ja genau du – ein bestimmtes Thema näher erläutert haben willst, kannst du uns gerne kontaktieren; vielleicht ergibt sich ja auch daraus ein weiterer Artikel. Eine Antwort gibt es aber in jedem Fall 😉] widmen wir uns heute dem Thema Steuerung der AK-X, genauer gesagt der Mischerplatte, dem Zentralen Element der Steuerung.

Doch gehen wir nochmal ein paar Schritte zurück und reden über die Steuerung eines Segelflugzeugs allgemein. Was muss diese können? Die Steuerung ist dafür da, die vom Piloten gewünschte Flugzeugbewegung durch Eingabeorgane über Übertragungsglieder zu den entsprechenden Steuerflächen zu bringen. Diese sehr abstrakte Formulierung wird meistens durch relativ einfache, Mechanische Hebel und Seilzüge realisiert. Die Bewegung des Steuerknüppels wird aufgeteilt in Höhenruder- und Querrudersignal und über Steuerstangen an die jeweiligen Ruder übertragen. Verfügt das Flugzeug zusätzlich über eine Wölbklappe, wird diese in der ein oder anderen Weise zum Querruder dazu gemischt, da die Funktion ebenfalls durch Ruderklappen an der Flügelendleiste realisiert wird. So langsam kommen wir zum Kern des Problems: die AK-X verfügt über kein Höhenruder im klassischen Sinn. Die Funktion des Höhenruders ist ebenfalls in den Flügelendleistenklappen integriert. Wölbklappenflugzeuge verfügen über eine, meistens aber zwei Ruderklappen im Flügel für die Funktion des Querruders und der Wölbklappe. Die AK-X benötigt aus flugmechanischen Gründen drei Klappen: eine vor dem Schwerpunkt, eine im Schwerpunkt und eine hinter dem Schwerpunkt.

Aufgrund dieser kinematischen Randbedingungen – drei Ruderfunktionen durch die gezielte Ansteuerung von drei Ruderklappen realisieren – ergeben sich für die Steuerung der AK-X ein paar sehr interessante konstruktive Anforderungen. Im Kern dieser Anforderungen an die Steuerung steht die sogenannte Mischerplatte. Diese kann als Herzstück der Steuerung betrachtet werden, da sie die Funktion des Höhenruders, des Querruders und der Wölbklappe vereint – also mischt.

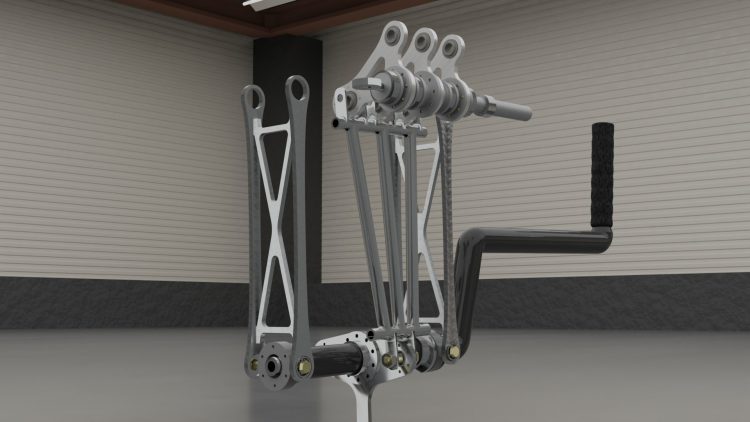

Gehen wir ein bisschen auf den aktuellen Stand der Konstruktion ein. Die AK-X verfügt über zwei dieser Mischerplatten; jede ist für die Mischung einer Seite zuständig. Die Mischerplatte ist an ihrem unteren Ende über ein Gleitlager mit dem Steuerknüppel verbunden. Durch die Parallelogrammsteuerung sind dabei Höhenruder- und Querrudersignal eindeutig voneinander getrennt. Das Höhenruder beschreibt hauptsächlich eine Translation in der Flugzeuglängsachse, während das Querruder eine Rotation um diese Achse beschreibt.

Am oberen Ende der Mischerplatte sind die drei sogenannten Outputplatten befestigt. Diese nehmen das gemischte Signal der Mischerplatte ab und geben es als Output an die Steuerstange für die jeweilige Klappe aus. Dabei sind die Outputplatten auf einer Stange drehbar gelagert, welche durch eine Lageänderung im Rumpf die Outputplatten differenziert bewegt. Diese Bewegung realisiert die Wölbklappenfunktion. Das Bewegen der Outputplatten näher zum Flügel wölbt das Profil positiver, werden die Outputplatten in die Mitte des Rumpfes gezogen wird negativer gewölbt. Der Clou: die vorher vorgestellte Mischerplatte macht diese Bewegung mit und sorgt dafür, dass alle drei geforderten Bewegungen überlagert werden.

Zusammengefasst heißt das also: die Mischerplatte mischt Höhen- und Querruder und gibt diese Signale auf die Outputplatten, welche die Signale um 90° umlenken und in den Flügel leiten. Der Rotationspunkt der Outputplatten wird durch die Spreizung der Wölbklappenstange eingestellt und  überlagert so zusätzlich die Wölbklappenfunktion.
