AK-X

Der letzte Monat war wieder vollgepackt mit wichtigen Fortschritten an der AK-X. Der Ground Vibration Test (GVT) wurde erfolgreich abgeschlossen – fast alles lief perfekt! Die Wägung ist ebenfalls erfolgt. Die Auswertung, welche Vincent „Zaule“ Löffler als Bachelorarbeit bearbeitet, dauert aktuell noch an, sodass es zum momentanen Zeitpunkt noch zu früh ist für eine Aussage zur zulässigen Höchstgeschwindigkeit Vne.
Damit das Mylarband an den Tragflächen und Winglets perfekt passt, wurden diese Bereiche von G&K auf die richtige Höhe eingefräst.

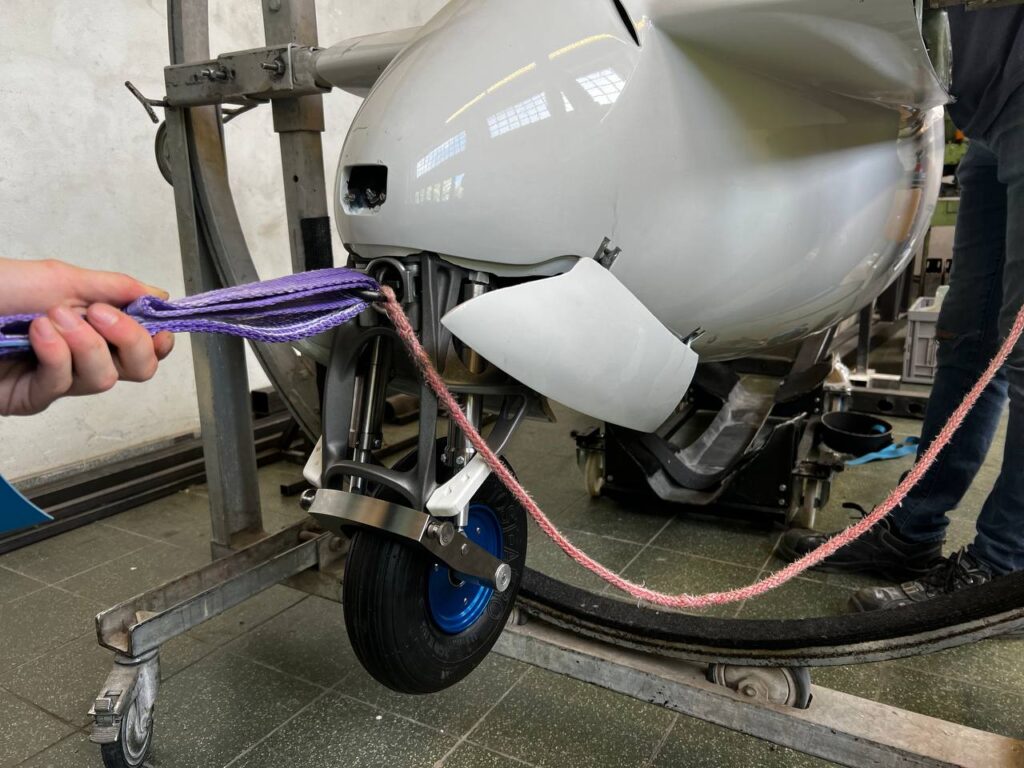

Am Hauptfahrwerk wurden die restlichen Schweißteile eingbaut, und es passt alles bis auf eine Strebe. Das Bugfahrwerk benötigt steifere Dämpfer, die wir glücklicherweise noch aus dem Material des HfW drehen können. Die aktuellen Dämpfer wären schon am Boden im Anschlag, weil der Schaum zu weich gewählt wurde. Unser nächstes großes Ziel ist das hydraulische Fahren – ein weiterer Schritt in Richtung Erstflug.
Bei den Versuchen wurde der Bugkupplungbelastungsversuch vorbereitet. Dafür wurden Anschraubwinkel für das Rumpfbelastungsgestell gefertigt, sodass man den Versuch bei der Vaka am KIT Ende Juli durchführen kann. Im Rumpf wurde dafür der Bowdenzug und die Halterung für den Ausklinkgriff eingeklebt.

Parallel wurden dazu die Ruderfixierungen für den Flügel und Winglet für den Steuerbelastungsversuch gebaut. Dafür werden später dann alle Ruder in der Neutrallage festgesetzt und die Kraft am Steuerknüppel eingeleitet.
Bei der Zulassung hat Ferdinand „Frido“ Elsner in den letzten Wochen seiner Aktivenzeit noch ziemlich viele Sachen geschrieben, die zum großen Teil auch akzeptiert wurden.
Ein Highlight war unser Auftritt beim Tag der offenen Tür. Die AK-X stand dort im Ehrenhof und wurde sowohl dem Präsidium als auch Politikern vorgestellt. Die Resonanz war hierbei großartig!

Wir sind weiterhin mit Hochdruck dabei, die AK-X flugfertig zu bekommen und parallel die Zulassungsversuche durchzuführen. Das Engagement und der Einsatz jedes Einzelnen sind dabei entscheidend.

AK-11

Bautätigkeiten und Fortschritte am Demonstrator

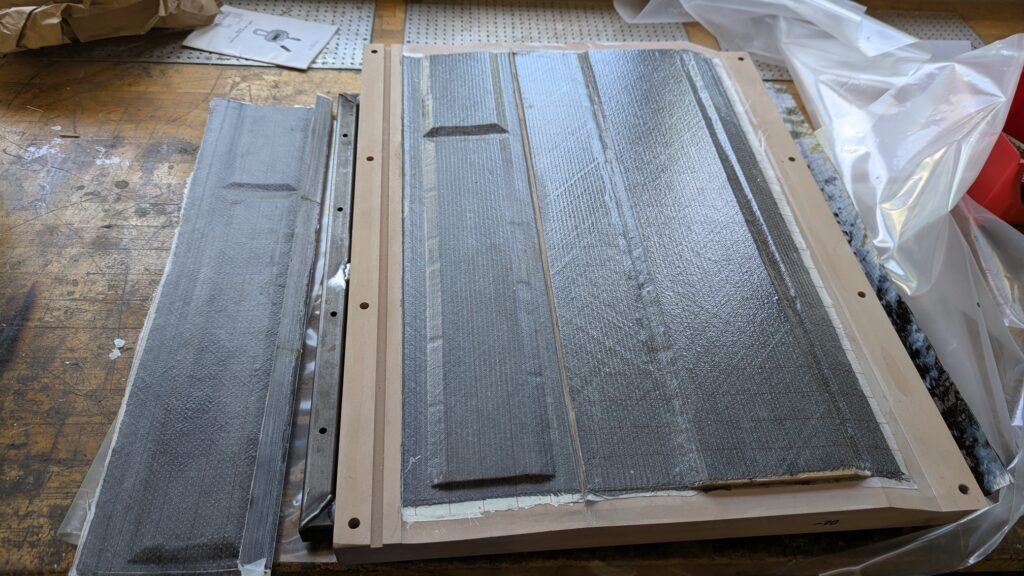

In den vergangenen zwei Monaten konnten wir deutliche Fortschritte beim Bau unseres Demonstrators erzielen. Nachdem die Form durch Modell und Formenbau Schäfer gefertigt wurde, konnten wir endlich mit der eigentlichen Fertigung beginnen. Die Schalen des Flügelsegments sowie der verstellbaren Vorderkantenklappe wurden bereits hergestellt. Dabei kamen zwei verschiedene Verfahren zum Einsatz: Eine Schalenhälfte wurde mittels Vakuumpressen gefertigt, die andere im Vakuuminfusionsverfahren. So konnten wir wertvolle Erfahrungen mit beiden Methoden sammeln.

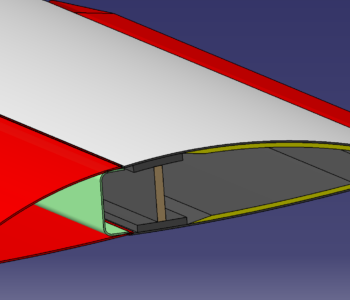

Auch das Glaslaminat, das später die biegbare Abdichtung der Flügeloberseite bilden wird, wurde erfolgreich gefertigt. Neben der Fertigung wurde natürlich auch weiterhin intensiv am Demonstrator konstruiert und an der aerodynamischen Auslegung gearbeitet.

Rumpfauswahl und Kooperation mit HpH

Parallel dazu haben wir verschiedene verfügbare Flugzeugrümpfe untersucht. Unsere Analyse hat ergeben, dass sich der Rumpf des Twin Shark von HpH am besten für unser Vorhaben eignet – vor allem aufgrund seines vergleichsweise geringen Gewichts. Bei einer Werksführung in Tschechien konnten wir uns vor Ort einen Eindruck von der Produktion verschaffen und erste Gespräche mit dem Geschäftsführer führen. Die Zusammenarbeit im Rahmen der AK-11 sieht aktuell sehr vielversprechend aus.

Twin-Projekt XOJ

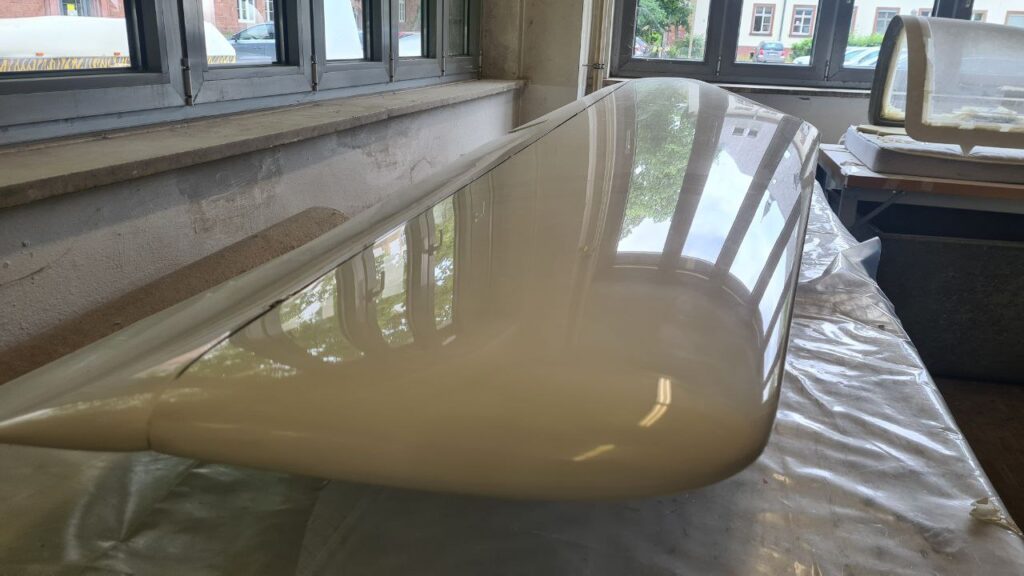

Das Twin-Projekt hat im Mai/Juni große Fortschritte erzielt. Höhenleitwerk und Höhenruder wurden PU lackiert und der Lack anschließend hochgeschliffen und poliert. Das Ergebnis lässt sich sehen: Höhenleitwerk und Höhenruder sehen sehr schön aus! Vielen Dank an Aaron „Aladin“ Sutor und Fabian „Zückerli“ Zürker Aguilar, die sich mit viel Geduld dieser Aufgabe gewidmet haben.

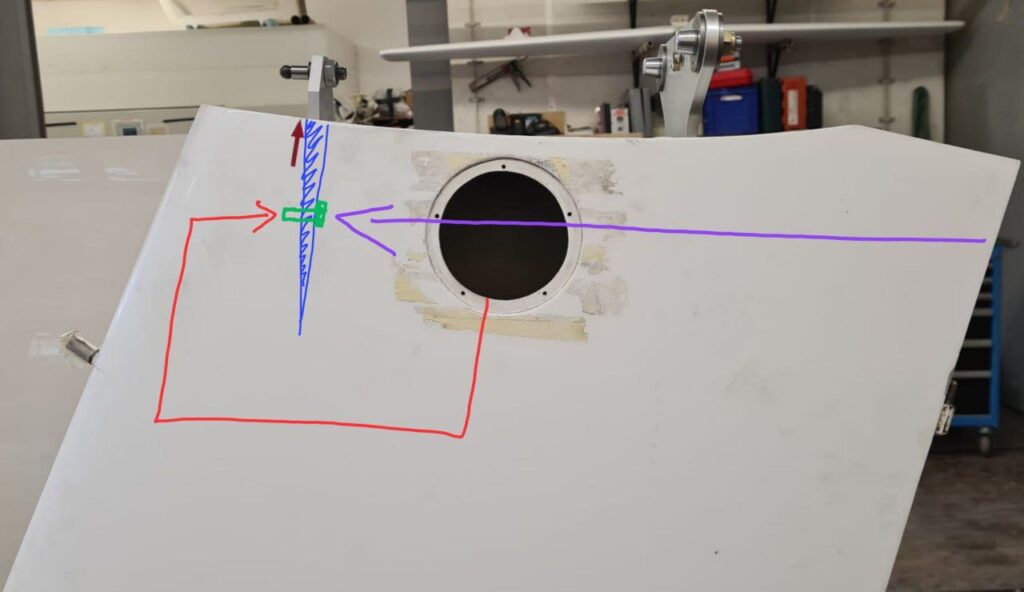

Die Beschläge, welche das Höhenleitwerk am Seitenleitwerk halten, wurden erfolgreich im Seitenleitwerk befestigt. Der vordere Beschlag wurde in einer keilförmigen Tasche verklebt und verbolzt. Im gleichen Schritt wurde ein Schaden behoben, welcher durch das entfernen des alten Beschlages entstanden war. Diese Arbeit hat sich aufgrund des minimalen Arbeitsraumes und der Sicht, welche nur durch Spiegel und Endoskopkamera möglich war als kompliziert erwiesen. Anschließend wurde die Ausrichtung des montierten Höhenleitwerk überprüft und für passend empfunden.

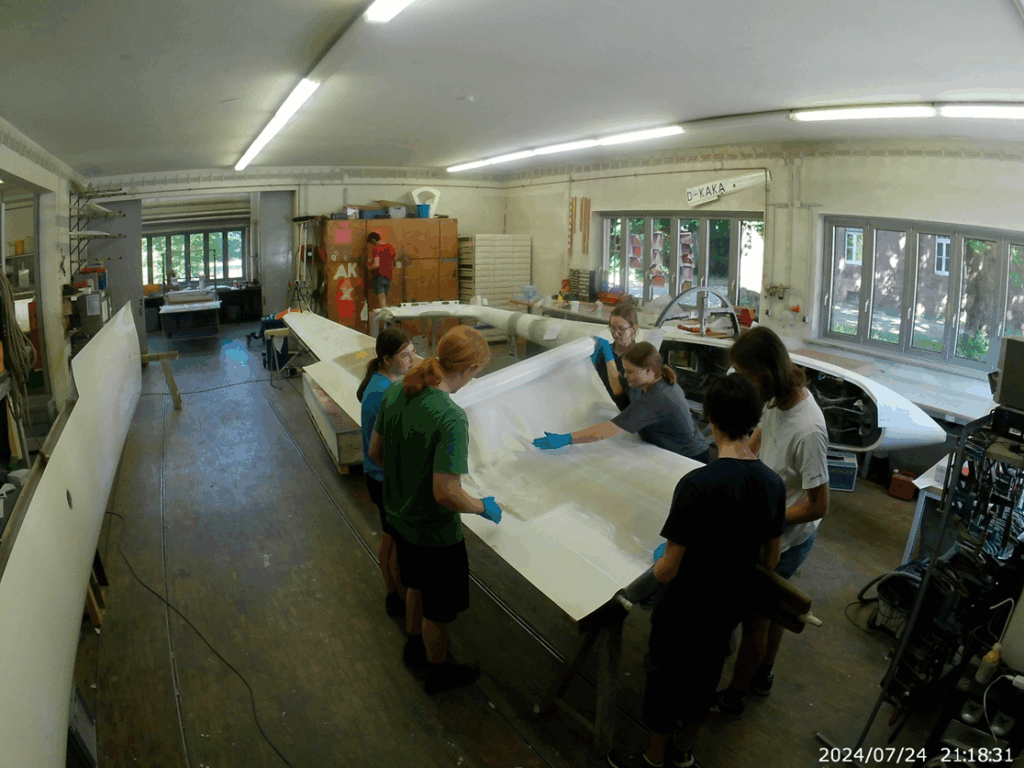

Auch die rechte Fläche konnte pünktlich zur halbjährigen Mitgliederversammlung einen großen Meilenstein verbuchen. So wurde in den letzten zwei Monaten die große Schäftstelle auf der Unterseite, vollständig aufgeschliffen und eine neue Lage laminiert. Dabei wurden auch der Hitzeschaden und tiefere Risse nahe der Wurzel repariert. Somit ist diese große Baustelle, welche schon seit Ewigkeiten besteht einen wichtigen Schritt Richtung Fertigstellung gegangen. Am Seitenruder wurde der obere Scharnier in seiner korrekten Position verharzt und mit Verstärkungslagen überlaminiert.
